HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012介绍

中日HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012

中国台湾中日BPTQ-10U5S45S13M-DC24V-H12-B012

中国台湾中日HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012

HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012

中国台湾中日HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012

中国台湾中日HINAKA，BPTQ-10U5S45S13M-DC24V-H12-B012是其倍力气动打刀缸，适配加工中心（MC）主轴换刀，靠纯气压驱动，免补液压油，换刀快、无泄漏隐患。

型号解码：

- BPTQ：系列代号（倍力打刀缸）

- 10：规格代号（对应打刀力/缸径）

- U5：安装/接口规格

- S45：行程45mm

- S13M：磁性开关配置（13M为感应位置）

- DC24V：电磁阀电压

- H12：附件/安装码

- B012：批次/定制编号

核心参数

- 驱动方式：纯气动倍力，无需液压油

- 打刀行程：45mm（S45）

- 工作压力：常规0.5MPa~0.7MPa（建议0.6MPa）

- 适配电压：DC24V（电磁阀）

- 开关配置：带磁性开关（S13M），可信号反馈

- 环境温度：-5℃~+60℃

- 安装适配：配H12安装码，支持转接板替换旧款油气缸

- 寿命：膜片/密封件≥80万次，满足长时间连续运行

核心优势

1. 纯气动：免添油、无泄漏，保护主轴组件

2. 倍力设计：低压即可输出大夹紧力，换刀迅速

3. 模块化：接管简单，安装/维护便捷

4. 高兼容性：转接板适配旧款安装孔位，替换成本低

典型应用

- 立式/卧式加工中心、龙门铣床等主轴自动换刀机构，适配BT30/BT40/BT50刀柄

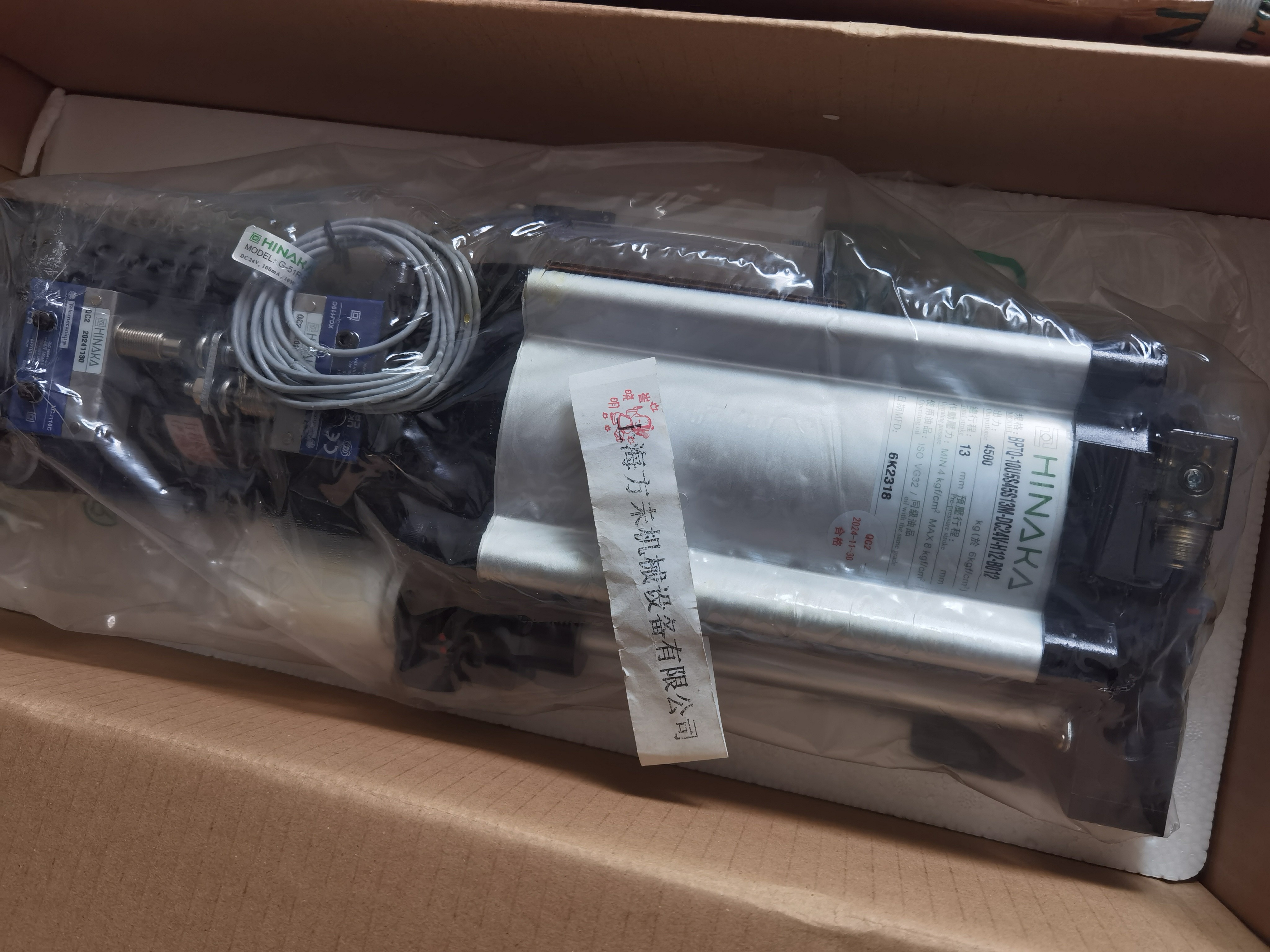

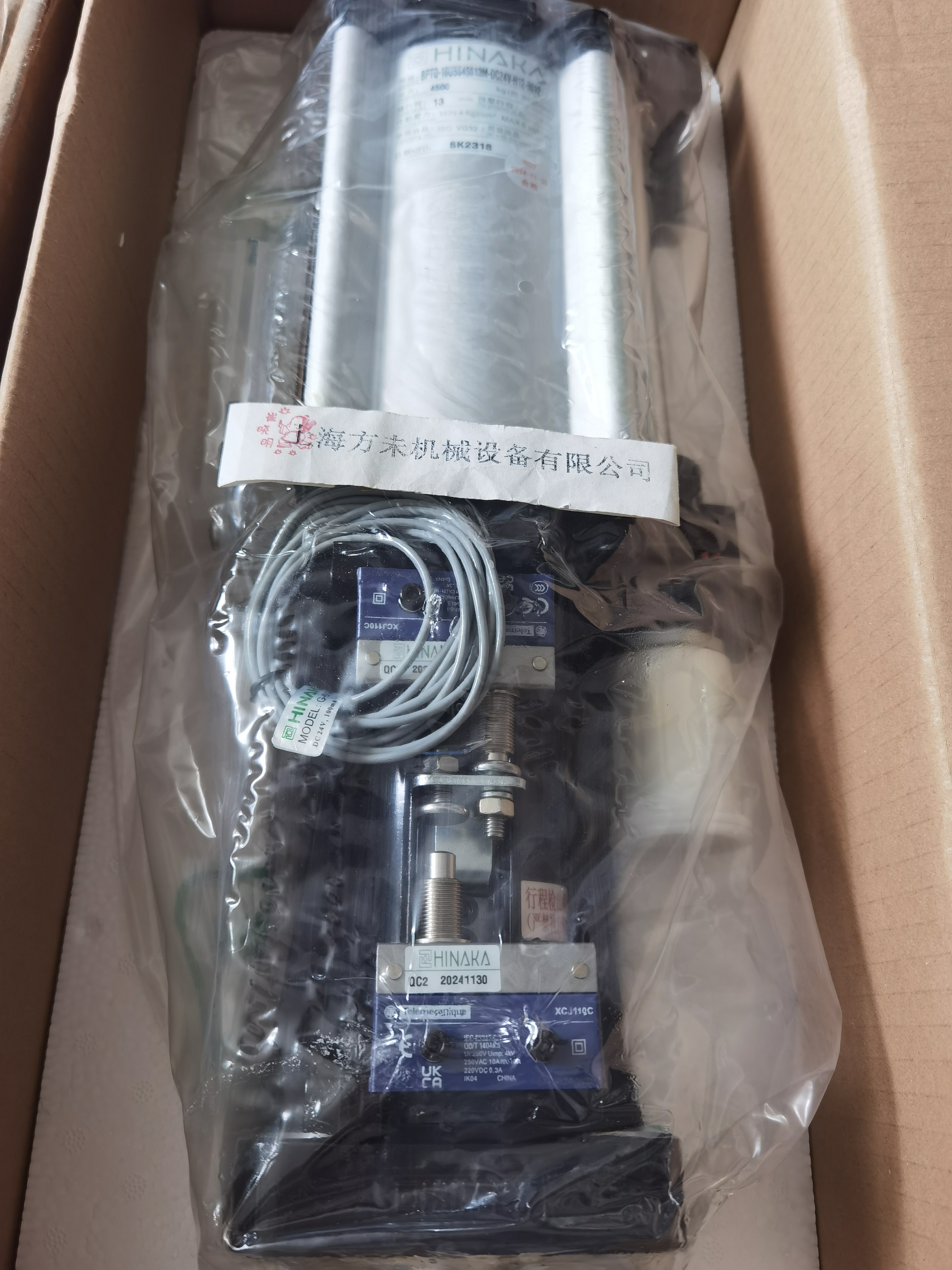

现货HINARA打刀缸BPTQ-10U5S45S13M-DC24V-H12-B012
